Apparatuur

Tijdens de refit in 2009 is een groot gedeelte van de originele apparatuur aan boord vervangen  door ST60 apparatuur van het merk Raymarine. Tevens is een kaartplotter, een radar en een AIS transponder met Vesper Marine display toegevoegd. Alle apparatuur is met elkaar gekoppeld door middel van Seatalk en/of Nmea083.

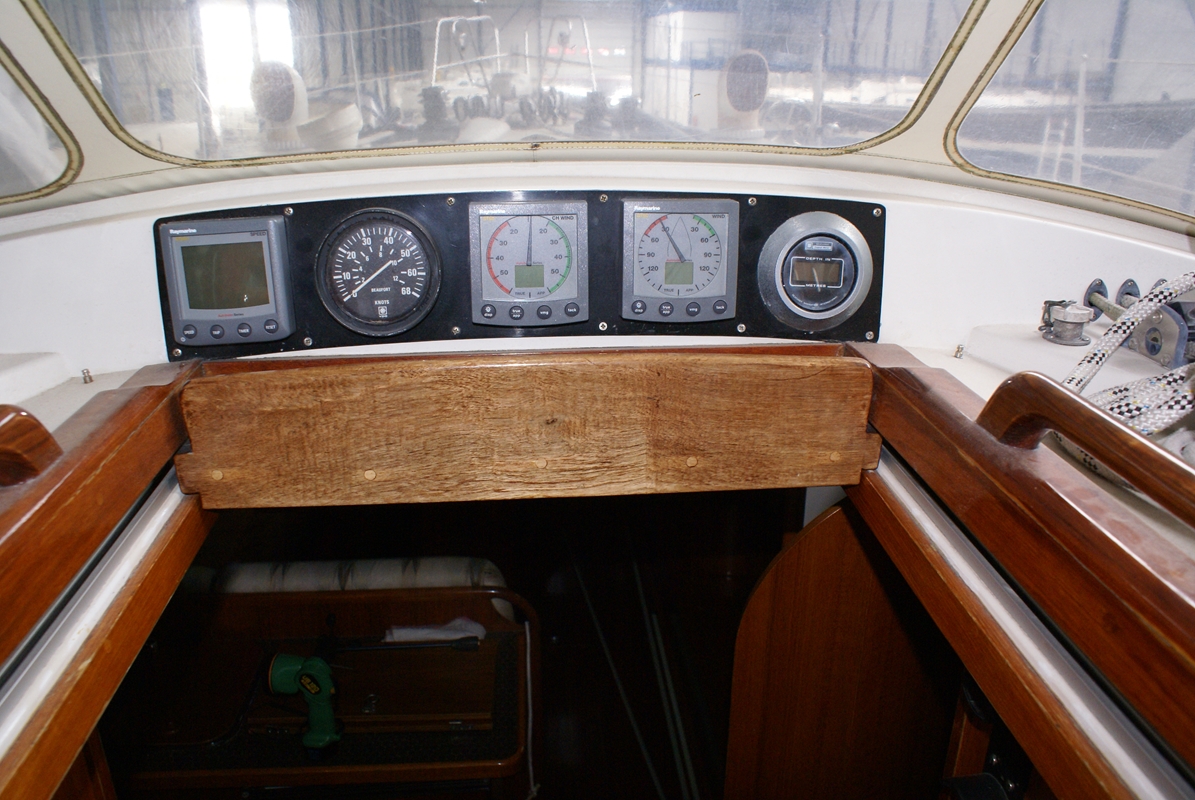

Bij aankoop

Bij aankoop

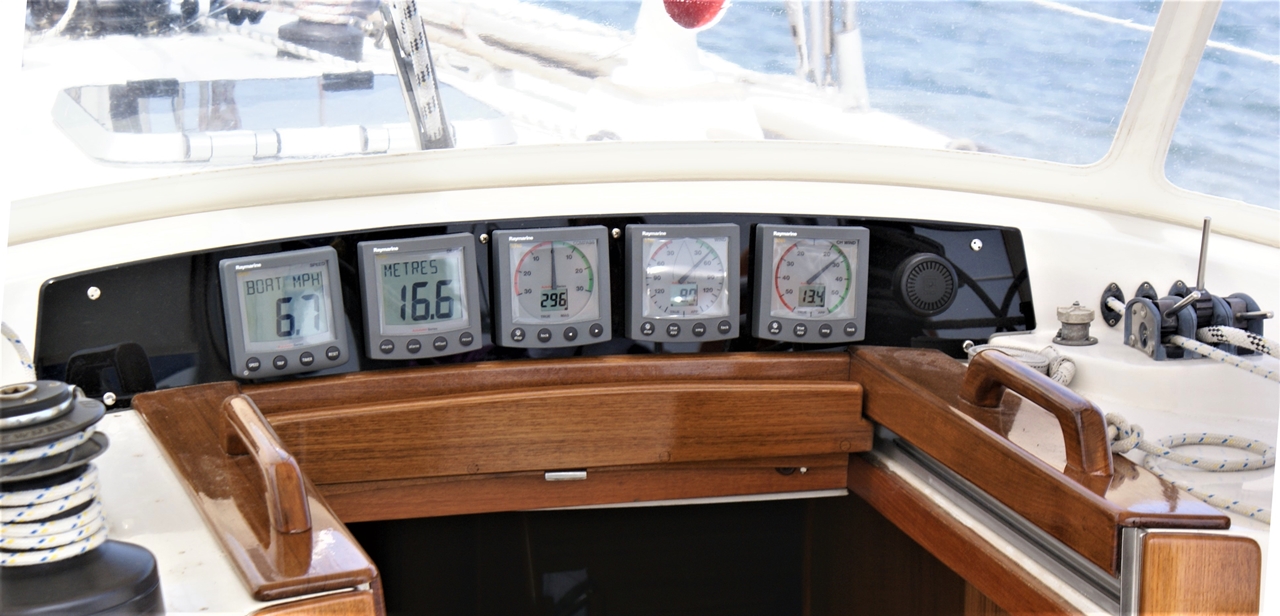

Na de refit

Na de refit


De verschillende apparaten van Raymarine zijn:

Boven de kajuitingang:

  • ST60 Log/snelheid
  • ST60 Diepte
  • St60 Kompas
  • St60 Windrichting/Windsterkte
  • St60 Close haule

Kaartentafel:

  • St60 Multi instrument
  • Raymarine Seatalk/NMEA convertor
  • NMEA multiplexer: Actisense NDC-4, 4 ingangen, 2 uitgangen, USB connectie met PC
  • Raymarine 435 kaartplotter (als reserve plotter)

Stuurstand:

  • St7002 stuurautomaat head
  • St60 Roerstandaanwijzer
  • Raymarine kaartplotter type C80 (gekoppeld dmv NMEA)
  • Raymarine Radar dome
De c80 plotter

De c80 plotter



In het achterschip:
– Jefa DD1 “pancake” Autopilot stuurmotor
– Autohelm type 300 stuurcomputer

Diversen:
– ST1000 stuurautomaat, (stuurt de windvaan aan)

Marifoon: ICOM M505 DSC, aangevuld met een HM162E waterproof remote-control microfoon voor bediening vanaf de stuurstand. De marifoon krijgt locatiegegevens van een separate GPS ontvanger type Globalsat MR350

Handheld marifoon: Standard Horizon type HX370S

GPS: Leica MK10 DGPS ingebouwd in de kaartentafel

AIS: Comar type CSB200 Class B AIS transponder, aangevuld met een Vesper Watchmate bedieningsdisplay type WM650

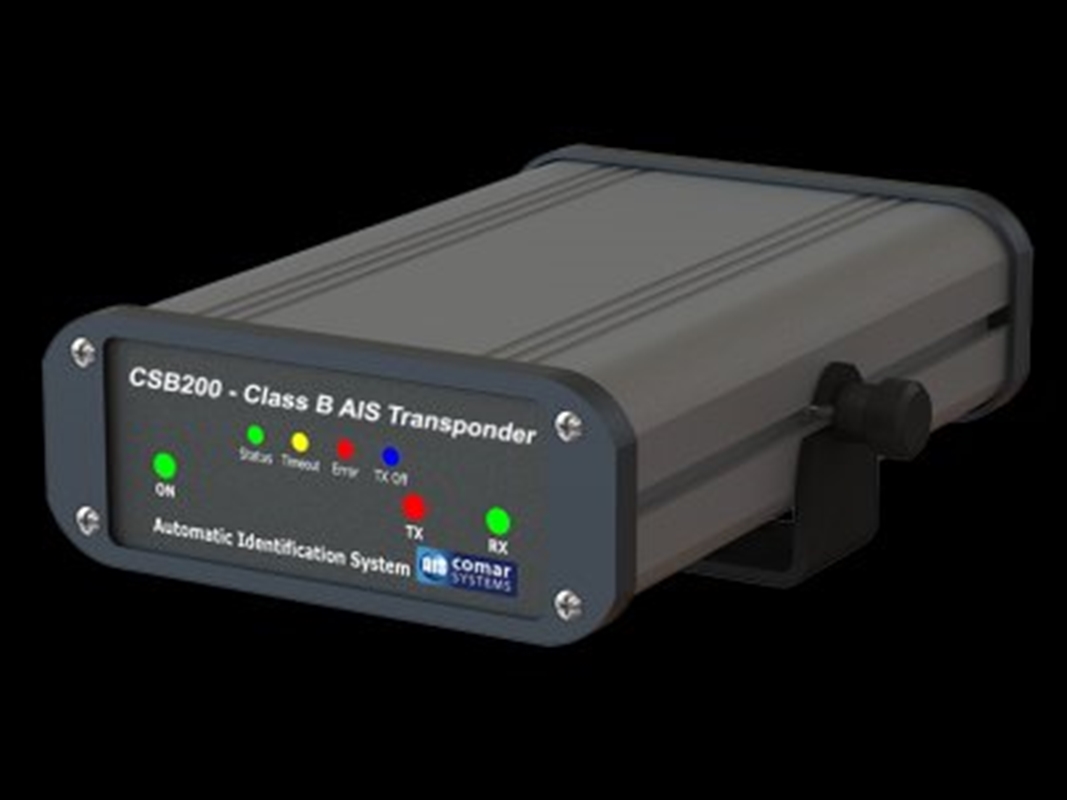

In de kaartentafel de Comar CBS200 AIS transponder

In de kaartentafel de Comar CBS200 AIS transponder

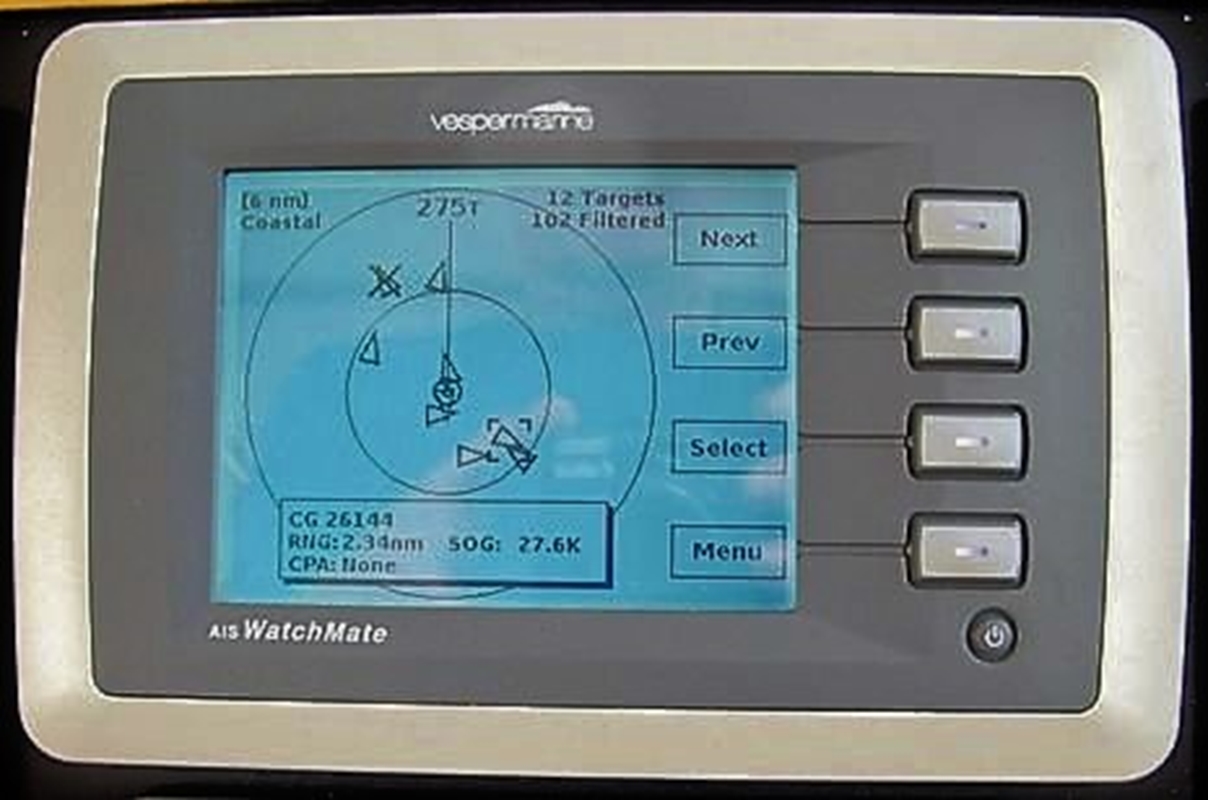

Bij de stuurstand  bediening dmv de Vesper Watchmate WM650

Bij de stuurstand bediening dmv de Vesper Watchmate WM650


Computer hardware:

  1. PC van het type mini-ITX met daarop diverse programma’s, Windows 10 met oa Stentec’s WinGPS5 Voyager , NavMonPC, Expert GPS en Juicebox Pro en uiteraard diverse nautische kaarten
  2. Laptop met Windows 10 met alle hierboven genoemde software aangevuld met o.a. OpenCpm, qtVLM, NV charts.
  3. Tablet 10 inch met  apps van Navionics, Stentec, Ultra GPS logger, diverse weerapps, Pocketgrib, On course, Rope splicing, Embark, NV Charts, etc etc
  4. Reserve Tablet met de noodzakelijke nautische kaarten en de apps hiervoor opgeborgen in een metalen doos
  5. Smart phones

Wifi Boatcontroller

  • Boatcontroller van PcNautic, aangesloten op het Nmea083 netwerk om navigatie gegevens weer te kunnen geven op  Smartphone, Tablet en Laptop.
  • Wifi super antenne, aangesloten op op de boatcontroller om gelijktijdig met Smartphone, Tablet en Laptop op internet te gaan. (we gebruiken de havenwifi of een van de smartphones als hotspot als gateway naar internet)

Epirb :  GLOBALFIX 406, CAT II (MET BRACKET 9430)

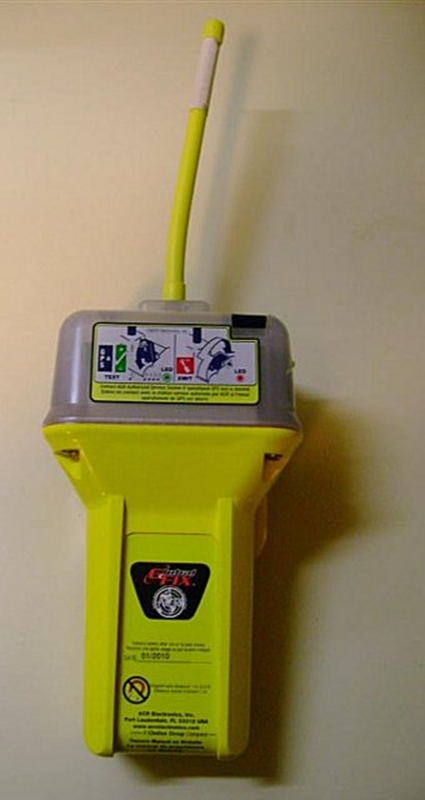

De Epirb

De Epirb

Dit noodbaken heeft een ingebouwde GPS ontvanger. Bij activering wordt de locatie van het baken en het MMSI registratienummer via het 406 MHz signaal aan de geostationaire satellieten van Cospas-Sarsat doorgegeven. Met deze locatiegegevens kunnen  SAR diensten supersnel naar de plaats van het onheil worden gedirigeerd.

Het ingebouwde flitslicht  verbetert de lokalisatie in slechte visuele omstandigheden. Tevens zendt dit baken een 121.5 MHz signaal uit voor lokalisatie op middenlange afstand. D.m.v. een volledige zelftest kan de betrouwbaarheid worden gecontroleerd.




Wibe dedicated weerberichten/weerkaarten/navtex/luchtdruk  ontvanger

De Wibe ontvanger ontvangt weerberichten/weerkaarten/navtex etc op geprogrammeerde tijdstippen en slaat die op in zijn eigen geheugen. Deze informatie kan op elk gewenst moment dmv een USB kabel door de boord PC worden geïmporteerd en gedisplayed
